  • MS-Expertise propose des actions de formation en magnetoscopie ayant pour but de préparer votre personnel contrôleur à maîtriser les techniques ou à se remettre à niveau avant le passage de la certification des personnels END.



Pré-requis :

Personnel END disposant d'une expérience industrielle minimale de un mois pour un accès au niveau 1 et de trois mois pour un accès au

niveau 2.



Objectifs :

Préparer vos personnels au passage de l'examen suivant la norme NF EN ISO 9712.



Déroulement :

  • Partie théorique
  • Partie pratique intensive sur pièces représentatives.



Durée :

40 heures



Principe

Le contrôle par magnétoscopie est une méthode de contrôle non destructif permettant la détection de défaut débouchant et sous-jacent (jusque 5mm en fonction du mode d’aimantation utilisé).

Le principe d’action est la saturation magnétique. Après saturation magnétique des zones à contrôler, les indications présentent dans les zones à contrôler vont générer un champ de fuite qui, à son tour, va aimanter les particules ferromagnétiques présentent dans la liqueur magnétique.



Mode opératoire

Phase 1

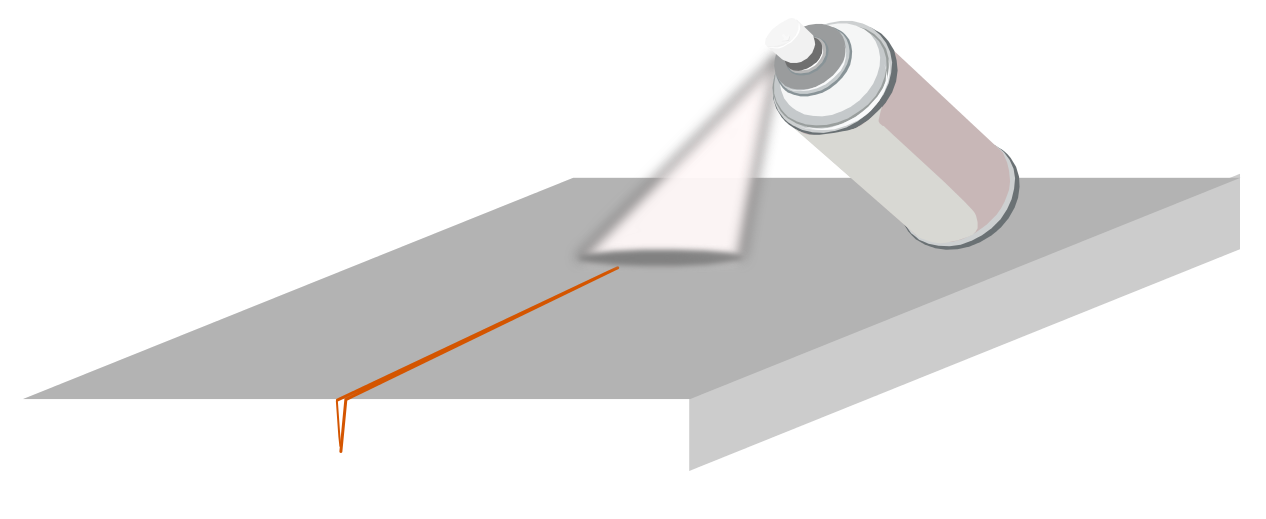

  • Nettoyage mécanique et chimique des surfaces à inspecter


Phase 2

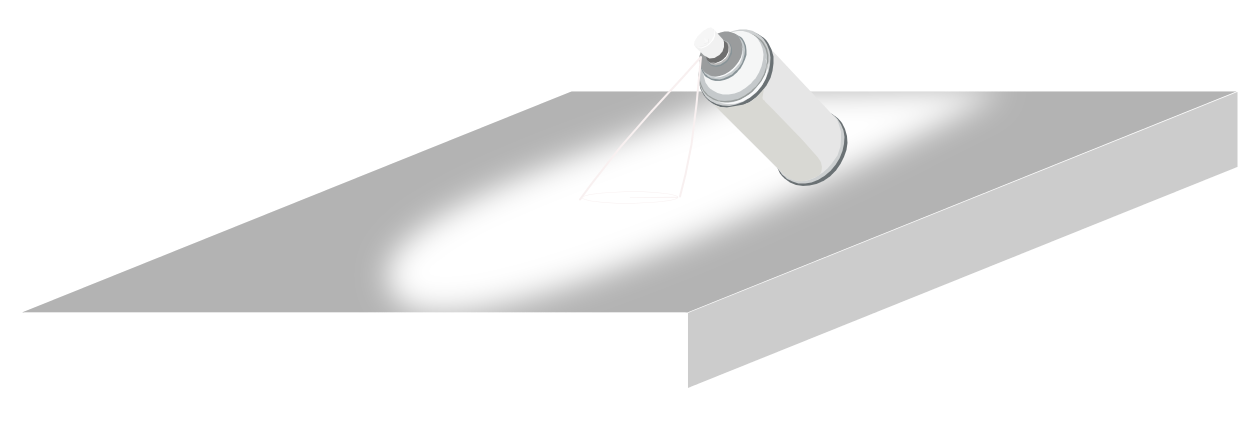

  • Application d'un laque de contraste afin d'augmenter la sensibilité de détection
    (étape inutile dans le cas de liqueur magnétique fluorescente)


Phase 3

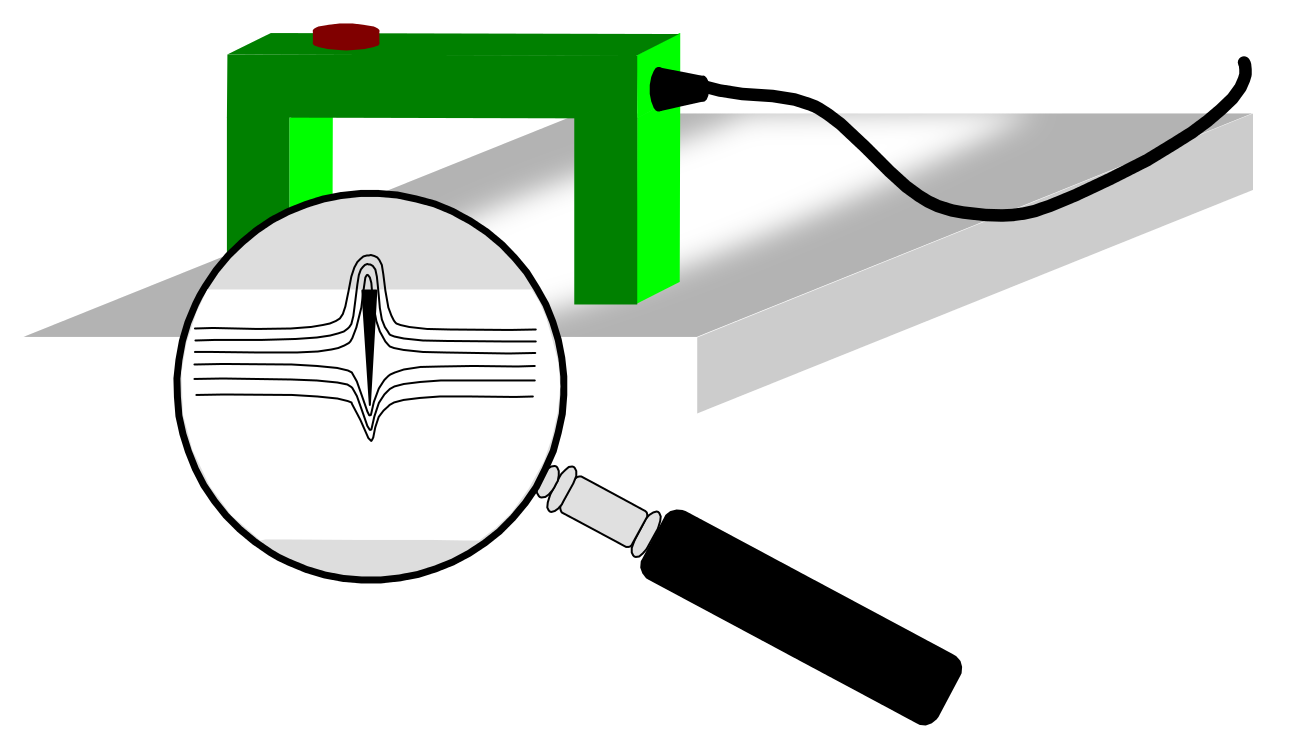

  • Passage d'un champ magnétique
  • Attendre la saturation magnétique


Phase 4

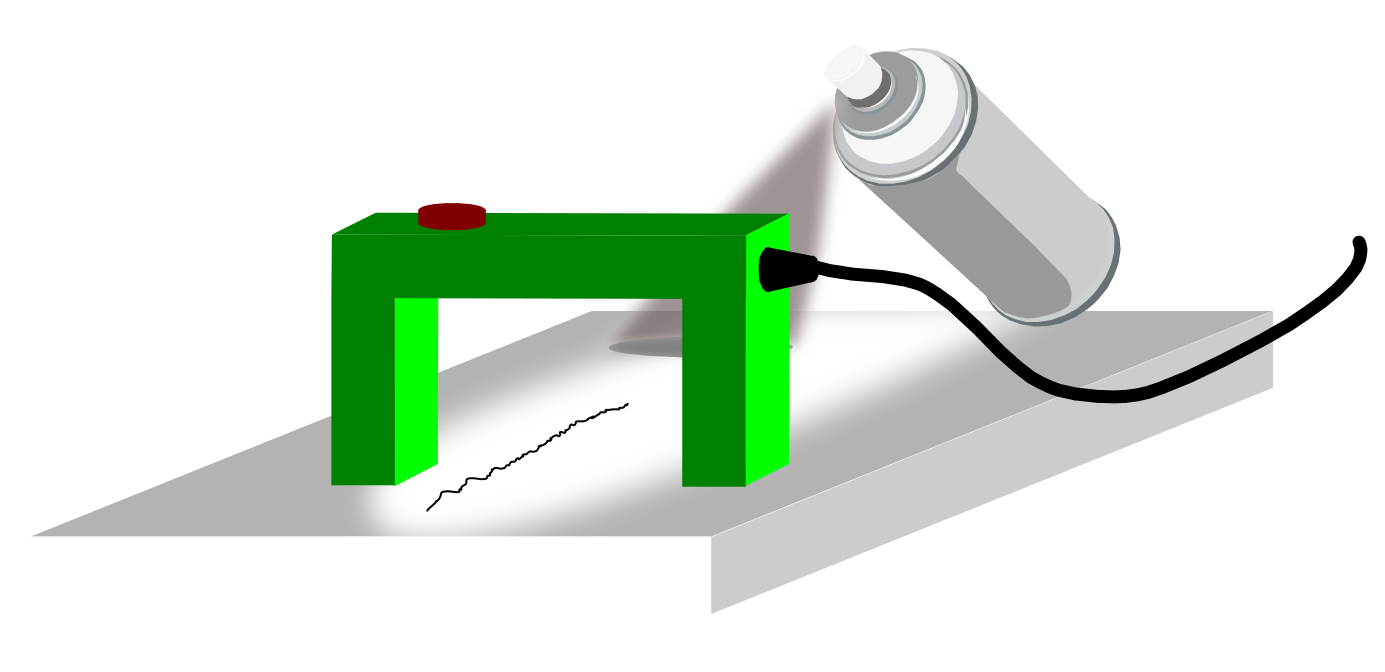

  • Pulvérisation simultanée de la liqueur magnétique
  • Arrêt de la pulvérisation
  • Arrêt de la magnétisation


Phase 5

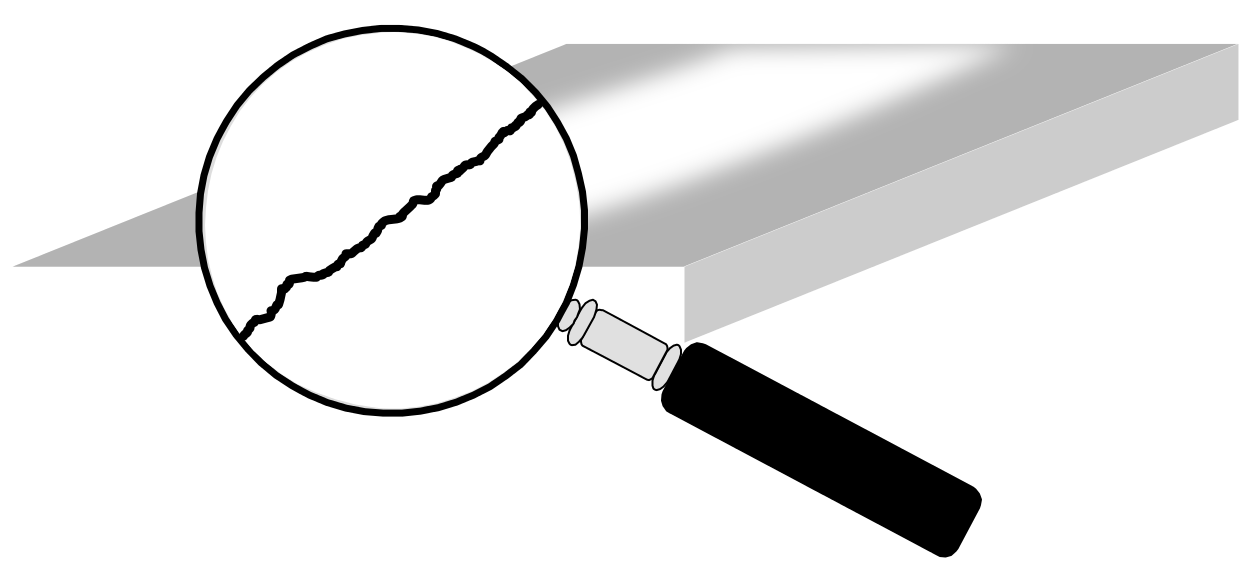

  • Interprétation




Domaine d’activité

• Tous secteurs industriels
• Sur toutes pièces neuves pour recherche de défauts de fabrication
• Sur pièces en service pour recherche de défauts de fatigue
• Soudures d’angles ou bout à bout
• Pièces de fonderie


Avantages

• Peu onéreux
• Facile à mettre en œuvre
• Rapide
• Etats de surfaces moins critiques qu’en ressuage
• Pas d’effet de grossissement





Inconvénient

• Matériaux ferromagnétiques uniquement
• Géométries complexes difficilement interprétables



Principales normes applicables

NF EN 1330-7 : Contrôle par magnétoscopie Termes utilisés en magnétoscopie.
• NF EN ISO 3059 : Contrôle par ressuage et magnétoscopie : Conditions d’observation.
• NF EN ISO 9934-1 : Magnétoscopie – partie 1 : Principes généraux du contrôle.
• NF EN ISO 9934-2 : Magnétoscopie – partie 2 : Produits magnétoscopique.
• NF EN ISO 9934-3 : Magnétoscopie – partie 3 : Equipement.
• NF EN ISO 23278 :  Contrôle par magnétoscopie des soudures : Niveaux d’acceptation



Formations proposées

• Formations de niveau 1 et niveau 2 conformes à la norme NF EN 9712 : Qualification et certification du personnel END.



Contactez nous pour toute information complémentaire
